В настоящее время трудно представить нашу жизнь и работу без использования электричества. Система электроснабжения - это комплекс устройств, используемых для генерации, преобразования, распределения и передачи электроэнергии.

Система электроснабжения является частью электрического хозяйства организации или предприятия, при этом выступает подсистемой по отношению к более крупной электроэнергетической системе.

Назначение сетей электроснабжения – прием и распределение электроэнергии, поступающей из внешнего источника электроснабжения (энергосистемы). Сеть включает в себя подстанции, линии электропередач, проводники, присоединительную аппаратуру, средства управления и защиты.

Важным техническим показателем является надежность электроснабжения. Она определяется количеством независимых источников, резервирующих друг друга. Различают четыре категории надежности:

III категория - один источник
II категория - два независимых источника с ручным переключением на второй источник при пропадании напряжения на первом (вторым можно использовать ДГУ, ИБП и т.д.)
I категория - два независимых источника с автоматическим переключением на второй источник при пропадании напряжения на первом (вторым можно использовать ДГУ, ИБП и т.д.)
Особая группа I категории – три независимых источника (третьим можно использовать ДГУ, ИБП и т.д.)

Для обеспечения I-ой и I-ой особой категорий используется устройство автоматического ввода резерва (АВР).

Устройство АВР выполняется с применением программируемых контроллеров, позволяющих обеспечить следующую логику работы и функции:

Работа АВР разрешена только при наличии напряжения во всех фазах на другом вводе
Разрешена однократность действия АВР
Запрещены действия АВР при аварийном отключении вводных или секционного выключателей
Исключена возможность многократного включения АВР на короткое замыкание при любой однократной неисправности в схеме
Блокируются действия АВР при отключении автоматических выключателей в цепях реле контроля напряжения
Обеспечена сигнализация ручного режима АВР и сигнализация срабатывания АВР

Автоматизация электроснабжения является неотъемлемой частью системы автоматизации и диспетчеризации предприятия. Автоматизация и диспетчеризация систем электроснабжения необходима для оптимизация эксплуатационных затрат и снижения вероятности сбоев. В системе электроснабжения предприятия или иного крупного объекта необходимость изменения требований к категории надежности электроснабжения вполне реальна и при традиционной технологии электроснабжения потребует реконструкции существующей системы. В случае создания управляемого распределительного щита, имеющего в своем составе секцию гарантированного электроснабжения, изменение категории надежности электроснабжения на каждом из присоединений достигается программированием контроллеров.

Автоматизация управления системой электроснабжения предоставляет дополнительные возможности по оптимизации режимов работы, позволяет сократить время незапланированных простоев электрооборудования и потери электроэнергии.

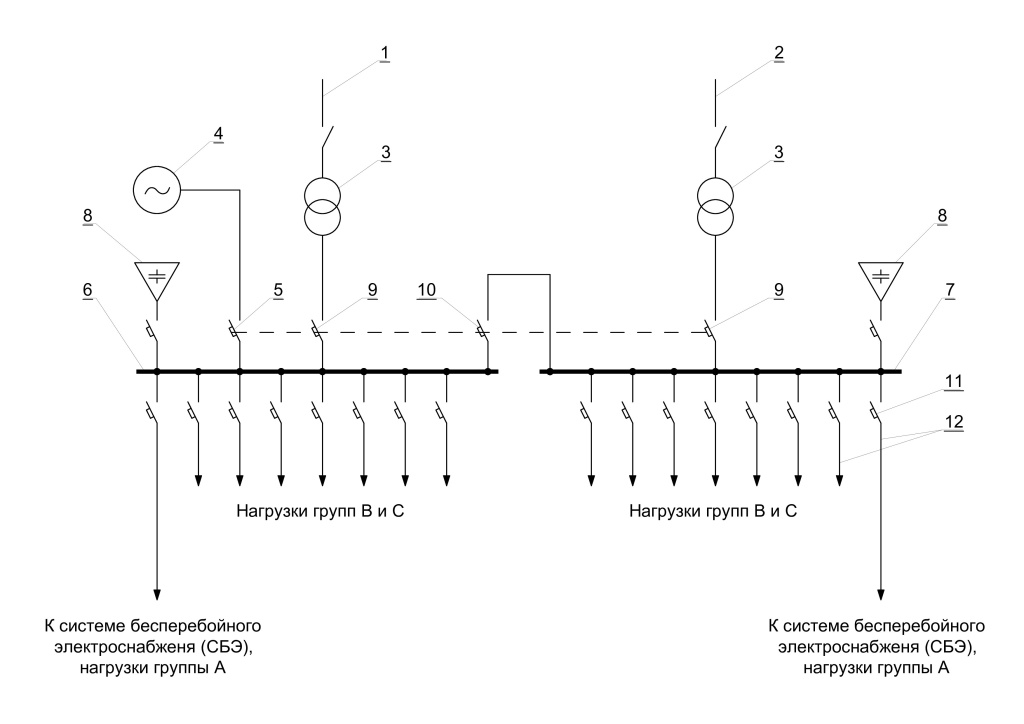

Пример схемы современной системы электроснабжения ответственного объекта приведен на рисунке ниже:

Картинка ЭМ.jpg

1, 2 – независимые источники электроснабжения

3 – силовой трансформатор

4 – дизель-генераторная установка (ДГУ)

5 – вводной автоматический выключатель от ДГУ

6, 7 – секции шин

8 – устройство компенсации реактивной мощности

9 – вводной автоматический выключатель от независимого источника

10 – секционный автоматический выключатель

11 – распределительный автоматический выключатель

12 - отходящие линии

Типы нагрузок:

А – Информационно-вычислительные системы, телекоммуникационные системы, система голосового оповещения и АТС, системы охранной и пожарной сигнализации, система контроля и управления доступом, система видеонаблюдения, эвакуационное освещение и освещение безопасности, система диспетчерского управления. Перерыв электроснабжения не допускается
В – Пожарные насосы, системы подпора воздуха и дымоудаления, пожарные лифты, система кондиционирования технологических помещений, холодильные камеры столовой, сигнальные огни. Перерыв электроснабжения допускается на время включения резервного источника питания
C – Прочие технологические и инженерные системы, не вошедшие в группы А и В. Перерыв электроснабжения допускается на время устранения аварии

Специалисты ООО «СТ Солюшн» имеют опыт проектирования, монтажа и поставки оборудования систем электроснабжения до 35 кВ, а также автоматизации систем электроснабжения для различных отраслей:
