Система коллективного приема телевидения (СКПТ)

Получить консультацию

Работаем на всей территории России

Системы коллективного приёма телевидения (СКПТ) предназначены для приёма сигналов эфирных, кабельных и спутниковых телерадиоканалов, конвертации и передачи их по кабельным линиям на абонентские устройства пользователей.

Системы КТП состоят из комплекса аппаратных устройств, состав и технические возможности которых определяются при проектировании в зависимости от требований, предъявляемых к системе, радиочастотных кабелей служащих средой передачи информации между элементами системы и оконечными устройствами абонентов (ресиверы, TV-приёмники).

В состав СКТП входят:

антенны или антенные комплексы;
головная станция и мультисвитчи;
магистральные и домовые усилители;
модуляторы;
сплиттеры и ответвители;
кабели, соединительные разъёмы и абонентские розетки.

Приёмные антенны и антенные комплексы, предназначены для приёма ТВ и радиосигналов от передающих центров, провайдеров. Передача телепрограмм может осуществляться как от наземных передающих антенн в метровом и дециметровом диапазонах, так и посредством спутников, находящихся на геостационарной орбите Земли. В первом случае на объекте устанавливаются приёмные антенны метрового и дециметрового диапазонов, во втором – приёмные спутниковые тарелки. При этом на объекте одновременно может вестись приём как эфирного, так и спутникового телевидения. Количество и тип приёмных антенн, а также места и способы их крепления определяются на этапе проектирования системы.

Головная станция (ГС) – как правило используется в больших системах, с большим количеством приёмных антенн и абонентов. На вход головной станции поступают сигналы с приёмных антенн объекта и от сети кабельного телевидения и/или сети интернет. Функционал головной станции, зависит от её комплектации, определяется техническим заданием и может обеспечивать:

приём эфирных, спутниковых и кабельных телерадиопрограмм;
автоматическую регулировку усиления (АРУ) входных сигналов разной мощности до одного уровня на выходе ГС;
распределение входящих телерадиопрограмм по частотному диапазону внутридомовой сети;
декодирование/кодирование (скремблирование) спутниковых и кабельных телепрограмм;
добавление в сеть вещания сигналов видео и звука от устройств объекта (например, видеокамер) – модулирование;
редактирование входящего контента (например, врезка рекламных блоков).

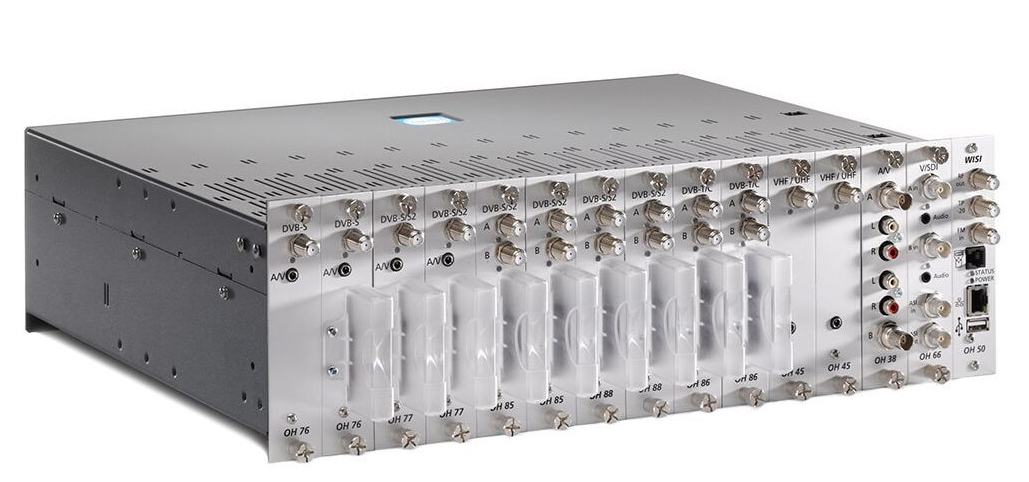

Базовый блок (шасси) головной станции WISI OH 50 на 14 модулей с установленными модулями.

Мультисвитчи – используются в средних и небольших СКПТ и имеют матричную структуру передачи телевизионных сигналов от приёмных антенн до конечных абонентов. Отличие матричной системы передачи от классической состоит в том, что сигналы в домовой распределительной сети передаются не по одному кабелю, а по нескольким, т. е. сигналы от нескольких приёмных антенн не смешиваются. Абонентская линия от мультисвитча до оконечного устройства выполняется одним кабелем и, при переключении приёмника приёмника на частоту нужного канала, мультисвитч автоматически переключает абонентскую линию на соответствующую распределительную.

$C:\Users\dkr\Pictures\СКПТ.jpg.png$

Примеры построения однокабельной системы с головной станцией, и матричной системы с использованием мультисвитчей.

В случае матричной системы, в зависимости от количества подключаемых абонентов на этажах ставятся пассивные проходные мультисвитчи. При необходимости усилить ТВ сигнал, на этаже устанавливаются активные мультисвитчи с функцией усиления.

Пассивный мультивитч WISI DY 0508

Также, если уровень сигнала приближается к минимально допустимому, можно установить усилитель ТВ -сигнала. В случае однокабельной системы при низком уровне сигнала ставится широкополосный усилитель.

Усилитель 4хSAT c дистанционным питанием через SAT приемник или внешний блок питания.

Модуляторы – используются для добавления в распределительную сеть СКПТ сигналов от сторонних систем объекта, например, аналоговых или IP-видеокамер. При использовании данного устройства, сигнал с внешнего источника модулируется на выбранной частоте и транслируется на тв-приёмник абонента на одном из телевизионных каналов.

Сплиттеры используются для объединения ТВ-сигналов от двух внешних источников разных частотных диапазонов и передачи их на приёмник по одному кабелю. Делители – для раздачи тв-сигналов, на несколько приёмных устройств.

Специалисты ООО «СТ Солюшн» имеют опыт в проектировании, монтаже и модернизации систем КПТ на оборудовании таких производителей как WISI, LANS, Terra, Vector, ПЛАНАР и др.
