Структурированная кабельная система (СКС)

Получить консультацию
Работаем на всей территории России

Сегодня структурированная кабельная система (СКС) является неотъемлемой частью практически каждого здания – от складов до жилых домов и дата-центров. СКС обеспечивает работу таких систем как:

  • Локально-вычислительная система (ЛВС);

  • IP, DECT и аналоговая телефония;

  • Беспроводные сети связи Wi-Fi;

  • Системы безопасности (АПС, ОС, СКУД, СВН);

  • Системы автоматизации и диспетчеризации;

  • Мультимедийные системы и много другое.

В состав системы входят такие компоненты СКС как информационные розетки и модули, оптические и электрические кабельные линии, кроссовое оборудование, коммутационные шнуры, адаптеры и телекоммуникационные шкафы. Часто, при проектировании, в состав раздела СКС для небольших объектов включают и систему кабеленесущих конструкций (СКК).

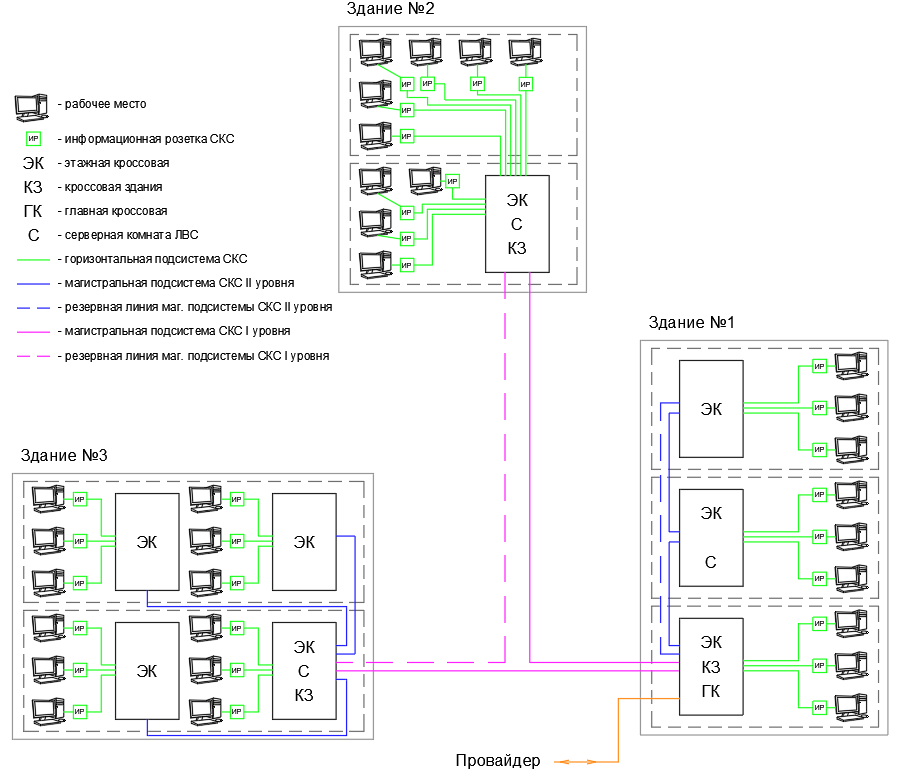

СКС состоит из следующих подсистем:

  • Магистральная подсистема I уровня (внешние магистрали);

  • Магистральная подсистема II уровня (внутренние магистрали);

  • Горизонтальная подсистема.

Магистральная подсистема I уровня строится в случае если объект состоит из нескольких разнесённых по территории зданий и обеспечивает связь между главной кроссовой (ГК) объекта и кроссовой здания (КЗ). Преимущественно данная подсистема строится из оптоволоконных одномодовых или многомодовых кабелей, оптических кроссов и патч-кордов. Всё оборудование устанавливается в кроссовые стойки или телекоммуникационные шкафы. Топология подсистемы: «Кольцо» или «Звезда». Главная кроссовая объекта может совмещаться с кроссовой здания

Магистральная подсистема II уровня строится в случае если здание имеет несколько этажей или имеет большую протяжённость и предназначена для обеспечения связи между кроссовой здания и этажными кроссовыми (ЭК). Преимущественно подсистема строится из оптоволоконных многомодовых и/или медных кабелей типа «витая пара» категорий 6 и 6а, оптических кроссов, медных патч-панелей и коммутационных шнуров. Всё оборудование устанавливается в кроссовые стойки или телекоммуникационные шкафы. Топология подсистемы как правило «Звезда», «Иерархическая звезда (Дерево)» или «Кольцо». Кроссовая здания может быть совмещена с этажной кроссовой и/или серверной объекта.

Горизонтальная подсистема является обязательным элементом СКС и обеспечивает связь между этажными кроссовыми и оконечным оборудованием. Преимущественно подсистема строится из медных кабелей типа «витая пара» категорий 5е, 6 и 6a, патч-панелей, информационных розеток и коммутационных шнуров. Всё оборудование устанавливается в кроссовые стойки или телекоммуникационные шкафы. Топология подсистемы как правило «Звезда». Этажная кроссовая может быть объединена с серверной (С) объекта.

Повышение надёжности системы обеспечивается резервированием кабельных линий СКС. В этом случае при выходе из строя основной линии СКС, активное оборудование ЛВС переключается на передачу данных по резервным каналам.

Для обеспечения работы различных систем в среде СКС, она должна строго соответствовать определённым требованиям по структуре, параметрам конструктивных элементов, техническим параметрам среды передачи данных.

Все эти требования изложены в основных государственных и международных нормативных документах:

  • ГОСТ Р 53246-2008 «Информационные технологии (ИТ). Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования»;

  • ГОСТ Р 53245-2008 «Информационные технологии (ИТ). Системы кабельные структурированные. Монтаж основных узлов системы. Методы испытания»;

  • ISO/IEC IS 11801-2002 «Information Technology. Generic cabling for customer premises» (международный стандарт);

  • TIA/EIA-568-B «Commercial Building Telecommunications Wiring Standard» (американский стандарт);

  • CENELEC EN 50173 «Information Technology. Generic cabling systems» (европейский стандарт).

А также в отраслевых нормативных документах.

Компания ООО «СТ Солюшн» обладает богатым опытом в проектировании, монтаже и модернизации структурированных кабельных систем на базе компонентов таких производителей как Hyperline, DKC, ITK, Legrand, Cabeus, Nikomax, LANMASTER, LANUNION, Eurolan,  Leviton/Brandrex, Simon. С самых первых шагов проектирования архитектуры и до реализации объекта, наши специалисты помогут создать СКС отвечающую всем необходимым требованиям и нормативам, произвести аккредитацию и получить системную гарантию на систему от производителя комплектующих СКС.

Мы готовы разработать и реализовать проекты СКС в следующих отраслях:

  • промышленные объекты

  • офисные здания

  • торгово-развлекательные центры

  • центры обработки данных

  • автосалоны

  • тепличные комплексы

  • жилые здания

  • объекты культуры

и других…
